Επεκτείνετε βαλβίδα σωληνώσεων εφαρμογής βαλβίδων σφαιρών μίσχων την υπόγεια πλήρως ενωμένη στενά
Περιγραφή προϊόντων
Λόγω της πλήρως ενωμένης στενά βαλβίδας σφαιρών το κάθισμα βαλβίδων αποτελείται από ένα ανθρακωμένο τεφλόν σφραγίζοντας δαχτυλίδι και
ένα ελατήριο δίσκων, αυτό έχει την ισχυρή προσαρμοστικότητα στις αλλαγές στην πίεση και τη θερμοκρασία, και δεν θα παραγάγει
οποιαδήποτε διαρροή μέσα στη χαρακτηρισμένη σειρά πίεσης και θερμοκρασίας.
| Πρότυπα σχεδίου: | API6D, ASME B16.34, BS5351, ISO17292 | ||
| Η σύνδεση τελειώνει: | η συγκόλληση άκρης, που βάζεται φλάντζα, χτυπά την ένωση, συγκόλληση άκρης από βαλμένος φλάντζα | ||
| Ενεργοποιητής: | ηλεκτρικός ενεργοποιητής, pnenmatic ενεργοποιητής, penumatic-υδραυλικός ενεργοποιητής κ.λπ. | ||
| Ονομαστική διάμετρος: | 2» – 48» (DN 15-DN 1200) | ||
| Πίεση: | ΚΑΤΗΓΟΡΙΑ 150 – ΚΑΤΗΓΟΡΙΑ 2500 (MPA 1,6 - MPA 42,0) | ||
| Υλικά: | χάλυβας άνθρακα, ανοξείδωτο, 20#steel, κράμα νικελίου, κράμα κοβαλτίου | ||
| Εφαρμογή | πετρέλαιο, φυσικό αέριο, χημική ουσία, σταθμός παραγωγής ηλεκτρικού ρεύματος, μεταλλουργία, κατασκευή χάρτου | ||
Γενικά χαρακτηριστικά σχεδιασμού
| Πλήρως ενωμένο στενά σώμα | Συναρμολόγηση εγχύσεων στεγανωτικής ουσίας για την έκτακτη ανάγκη stem&seat που σφραγίζει |
| Ενεργοποιημένα άνοιξη καθίσματα | ISO5211 να τοποθετήσει το μαξιλάρι για τον ενεργοποιητή ή το χειριστή εργαλείων |
| Μέταλλο ή μαλακός που κάθεται | Μετακινούμενη σφραγίδα μίσχων διά την πλήρη πίεση γραμμών στην πλήρως ανοιγμένη ή κλειστή θέση |
| Διπλοί φραγμός και φλεβοτομία | Αντιστατική συσκευή για να στηρίξει της σφαίρας, του μίσχου και του σώματος |
| Πλήρης ή μειωμένος άντεξε | Μόνος-λαδωμένα ρουλεμάν σύμφωνα με API6D, API6FA, BS6755 και NACE01-75 (τελευταία έκδοση) |
| Βαλμένες φλάντζα ή ενωμένες στενά άκρες | Υποστηριγμένο το Trunnion σχέδιο μειώνει τη λειτουργούσα ροπή |
| Trunnion απόδειξης εκρήξεων σχέδιο μίσχων | 8 ″ & επάνω από τις βαλβίδες είναι εξοπλισμένα με την ανύψωση lugs |
| Αντιδιαβρωτικό χαμηλό ρουλεμάν τριβής | Δύο σύνολα O-ring συν την αλεξίπυρη συσκευασία μίσχων αποτρέπουν τη διαρροή |
Χαρακτηριστικά σχεδιασμού
Κατά της έκρηξης σχέδιο μίσχων
Η ακεραιότητα σφραγίδων μίσχων επιτυγχάνεται από τρία o-rings (ή δύο o-rings και ένα από γραφίτη στόλισμα), τα οποία
μπορέστε να ανταλλαχθείτε με νέους υπό πίεση στη γραμμή.
Σύστημα εγχύσεων στεγανωτικής ουσίας έκτακτης ανάγκης
Το σύστημα εγχύσεων στεγανωτικής ουσίας εντοπίζει στο καπό που μπορεί να χρησιμοποιηθεί σε περίπτωση έκτακτων αναγκών,
o-ring η ζημία και η διαρροή μίσχων εμφανίζονται.
Σφραγίδα καθισμάτων έκτακτης ανάγκης
Οι ειδικές στεγανωτικές ουσίες μπορούν να εγχθούν μέσω των συναρμολογήσεων που βρίσκονται στις φλάντζες προσαρμοστών για να αποκαταστήσουν τη σφράγιση
ακεραιότητα εάν. Μια δεύτερη εσωτερική βαλβίδα αντεπιστροφής παρέχει το στήριγμα στη συναρμολόγηση.
Βαρέων καθηκόντων ρουλεμάν
Η σφαίρα υποστηρίζεται από τα βαρέων καθηκόντων ντυμένα τεφλόν ρουλεμάν χάλυβα. Το φορτίο ώθησης στη σφαίρα είναι
υποστηριγμένος από μεγάλα trunnions που τοποθετούνται μέσα στους συλλήφθείτυς trunnion φραγμούς για να πάρει τη χαμηλή λειτουργία
ροπή και ανθεκτικό κάθισμα.
Σφραγισμένες διπλάσιο συνδέσεις κοχυλιών
Διπλά o-rings ή ένα o-ring και αλεξίπυρου στόλισμα στις συνδέσεις σωμάτων/προσαρμοστών εξασφαλίζουν αξιόπιστη σφράγιση.
Αυτό καθιστά το P3 κατάλληλο για ανωτέρω ή την υπόγειος υπηρεσία.
Αντιστατική συσκευή
Τα ελατήρια μεταξύ trunnion και της σφαίρας ή του μίσχου και του πιάτου αδένων επιτρέπουν την τρέχουσα μετατροπή
επίδραση σε όλα τα τμήματα βαλβίδων.

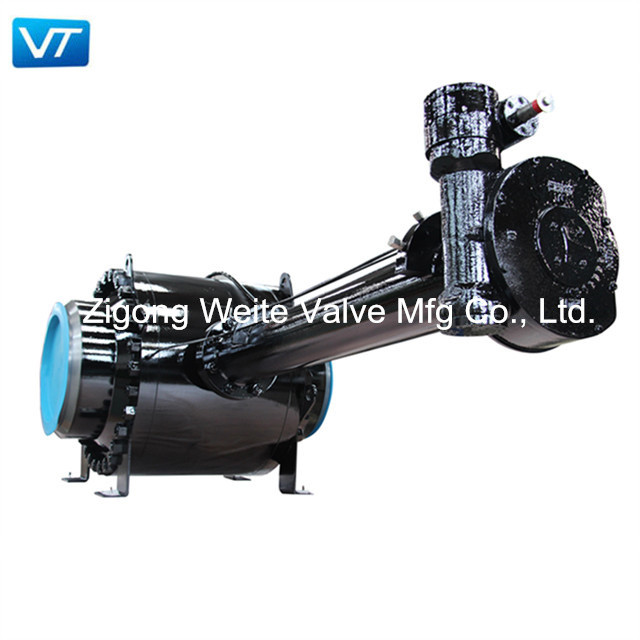

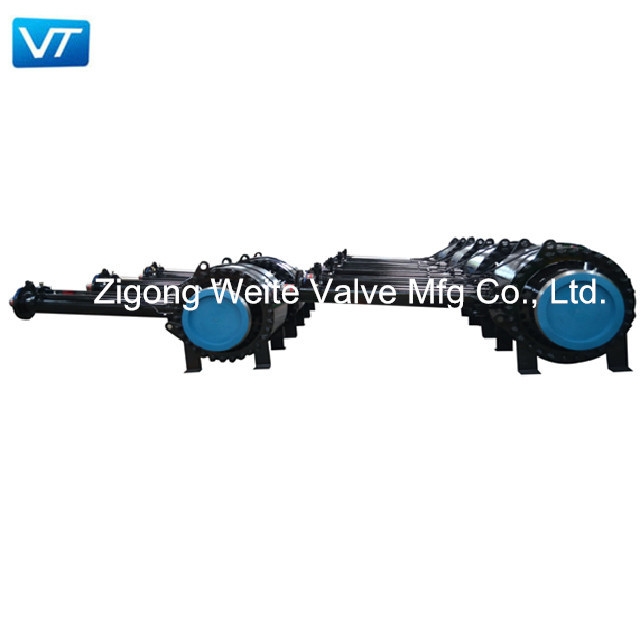

Επεκτείνετε το μίσχο
Όταν η πλήρως ενωμένη στενά βαλβίδα σφαιρών εγκαθίσταται υπόγεια ή θάβεται, ο μίσχος βαλβίδων μπορεί να.
Η ανακουφιστική βαλβίδα πίεσης, η βαλβίδα διαφυγής, και η βαλβίδα εγχύσεων λιπών επεκτείνονται επίσης στις κατάλληλες θέσεις.
